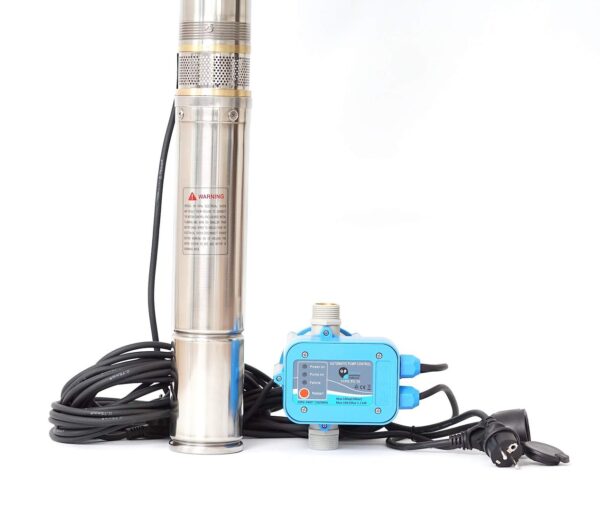

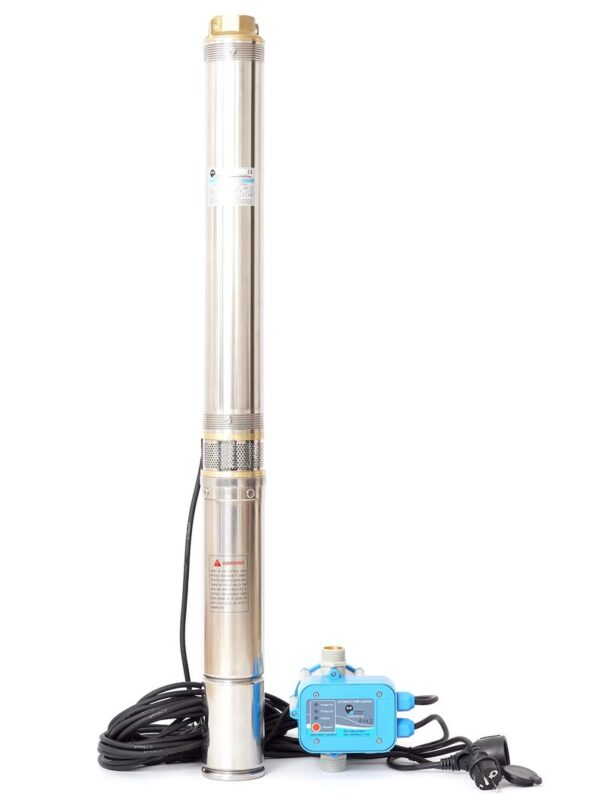

Robuste Tiefbrunnenpumpe 90QJD311 3,5″ Sandverträglich 750W 6bar Steuerung PC-10

HOOGANA

Robuste 90QJD311-0.75 Qualitäts-Tiefbrunnenpumpe aus hochwertigen Edelstahlgehäuse mit 750 Watt und integriertem Anlaufkondensator

(Förderleistung 5800 Liter/h)

(!! sandresistent < 5% !!)

+ Schaltautomatik (Pumpensteuerung PC-10)

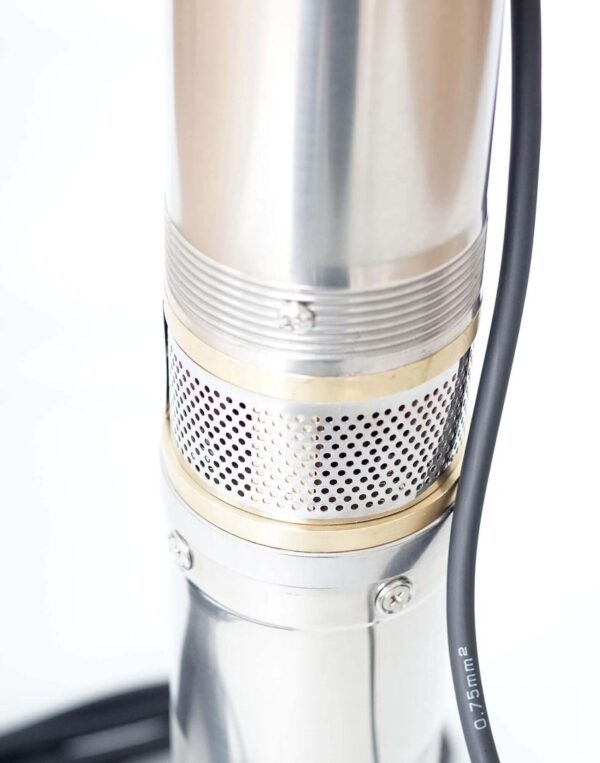

Die Pumpe verfügt über 11 schwimmend gelagerte Förderscheiben, daher ist es möglich Sandanteile

bis zu 5% zu verarbeiten.

Das Gehäuse besteht aus schlagfesten Edelstahl.

Bei der Pumpenentwicklung wurde der Fokus auf folgende Eigenschaften gelegt:

– verstärkte Verschleißfestigkeit und lange Lebensdauer

– erhöhte Sandbeständigkeit

– hoher Wirkungsgrad mit großer Wasserdurchflusskapazität

– niedriger Stromverbrauch

– und einfache Wartung

Einsatzgebiete:

– Die Pumpe kann überall dort eingesetzt werden, wo Wasser von einem Ort zu einem anderen transportiert werden soll,

z.B. im häuslichen Bereich, in der Landwirtschaft, im Gartenbau, im Sanitärbereich und bei vielen anderen zivilen und industriellen Anwendungen

– Versorgen von Einfamilien- und Ferienhäusern mit Wasser aus Wasserentnahmestellen

– Zur Wasserversorgung aus Brunnen oder Reservoiren

– Für den Einsatz im Garten zu Be- und Entwässerungszwecken

Technische Daten:

Typ: 90QJD311-0.75 (sandresistent < 5%)

Max. Leistung: 750W / 5,3A

Betriebsspannung: 220V-240V / 50Hz

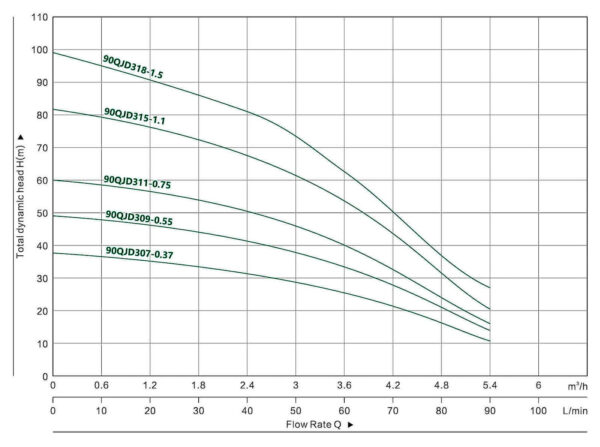

Max. Fördermenge (Qmax.): 5800 Liter/h (entspricht 96Liter/min bzw. 5,8 m³/h)

Max. Förderhöhe (Hmax.): 60 m

Max. Eintauchtiefe: siehe Kabellänge (ca. 20 m)

Max. Korngröße: 1 mm

Max. Druck: 6,0 bar

Max. Wassertemperatur: 35 °C

Schutzklasse: IP68

Gehäuse aus robusten und rostfreien Edelstahl mit Messingteilen

Gekapselter Elektromotor mit Unterwasserkabel

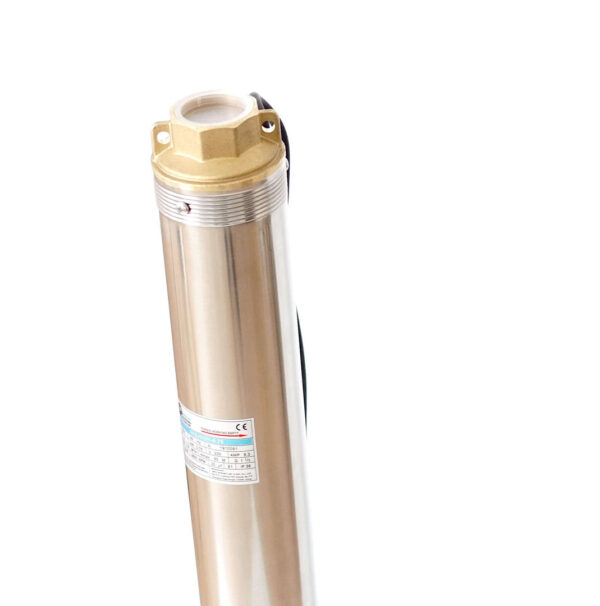

Rohranschluss: 1 1/2″ (1,5 Zoll) Innengewinde

Kabellänge: ca. 20m (mit Stecker)

Sandverträglich bis 5%

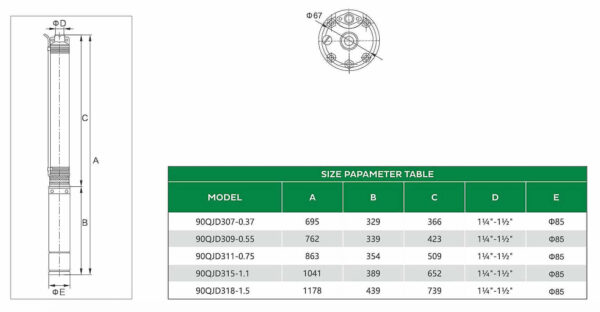

Pumpenhöhe: 102 cm

Durchmesser: 89 mm (3,5″)

Gewicht: ca. 13,8 kg

Anzahl der Schaltungen: 20x / Std.

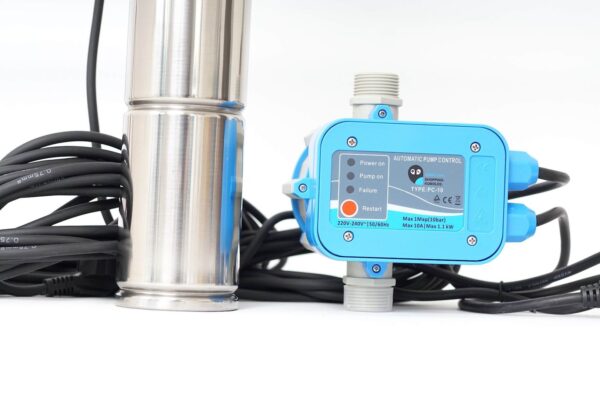

Elektronische Pumpensteuerung PC-10 (mit 2x Kabel)

inkl. Trockenlaufschutz und Stellschraube zur Veränderung des Einschaltdrucks (zwischen 1- 3,5 bar)

(TÜV geprüft)

Geeignet als Steuerung von Hauswasserwerken, Tiefbrunnenpumpen, Tauchpumpen, Saugpumpen und Kreiselpumpen in Haus und Garten.

Die Pumpensteuerung wird zwischen Fördergerät (Pumpe) und Entnahmestelle montiert.

Sie steuert vollautomatisch das Ein- und Ausschalten der Pumpe in Abhängigkeit von Öffnung bzw. Schließung der Wasserverbraucherstellen (z.B. Wasserhahn)

Sie sorgt für konstanten Druck, überwacht den Wasserdurchfluss und stoppt die Pumpe bei Wassermangel (integrierter Trockenlaufschutz)

Funktionsweise:

– Startet die Pumpe bei Öffnung des Wasserhahnes

– Schaltdruck: 1,5 bar

– Einschaltdruck ist mittels Stellschraube zwischen 1 – 3,5 bar einstellbar (ab Werk auf 1,5 bar voreingestellt)

– Stoppt die Pumpe zeitverzögert nach dem Schließen des Wasserhahnes

– Trockenlaufschutz schaltet die Pumpe bei Wassermangel automatisch ab

– Rückschlagventil: verhindert Druckschlageffekte

Wichitge Hinweise:

1) Zwischen Pumpensteuerung und Pumpe dark keine Entnahmestelle installiert werden.

2) Die Wassersäule zwischen dem Gerät und der höchsten Verbraucherstelle (z.B. Wasserhahn) darf 15m nicht überschreiten, und der von der Pumpe erzeugte Höchstdruck darf nicht unter 2,3 bar liegen (d.h. ca 0,8 bar höher als der Einschaltdruck der Pumpensteuerung).

Technische Daten der Pumpensteuerung:

Betriebsspannung: 220-240 V // 50/60 Hz

Max. Stromstärke: 16 (8) A

Max. Arbeits- und Schaltleistung: bis 1.1 kW

Schutzklasse: IP65

Schaltdruck: 1,5 bar

Max. Arbeits-/Betriebsdruck: 10 bar (1 MPa)

Einschaltdruck (einstellbar): 1 – 3,5 bar (ab Werk 1,5 bar)

Anschluss Einlass: 1″ Außengewinde

Anschluss Auslass: 1″ Außengewinde

Abstand zwischen beiden Wasserdurchflüssen außen: 165 mm

Kabellänge: ca. 1m mit Stecker und 50cm mit Steckdosenkupplung

Gewicht: ca. 1,6 kg

Abmessungen ( L x B x H ): 23 cm x 17,4 cm x 16,5 cm

Max. Wassertemperatur: 65 °C

LED Betriebsanzeige: Power on, Pump on, Failure, Restart

Achtung: Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind !!

Lieferumfang:

1x Tiefbrunnenpumpe 90QJD311-0.75 mit 20m Anschlusskabel

Bedienungsanleitung

1 x Pumpensteuerung PC-10
