Beschreibung
Professionelles Inverter System

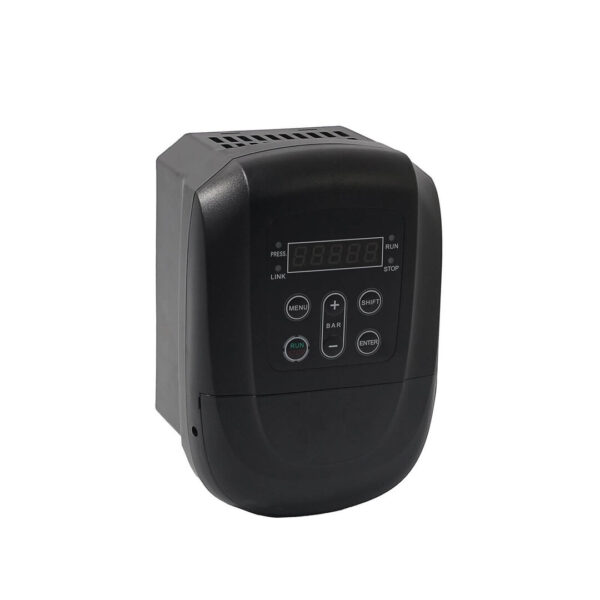

IVR-11S – Frequenzumrichter / Konstantdrucksteuerung
( voreingestellter Wasserdruck wird durch Änderung der Pumpenmotordrehzahl konstant gehalten )
Für Pumpen von 0,75kW bis 1,8kW ( 230V bis 10A )
oder
für Pumpen von 0,75kW bis 2,2kW ( 3 x 230V bis 10A )
mit umfassendster Schutztechnolgie
Spannung: 230V / 50/60 Hz ±10% / 10A
Max. Systemdruck: 10 bar
Druckeinstellbereich: 0,5 – 9,5 bar
Max. Wassertemperatur: 50°C
Schutzklasse: IP54
Entnahmedruckeinstellung (automatisches bedarfsorientiertes Ein- und Ausschalten der Pumpe)
Geeignet für alle 230V Pumpen, Garten-, Tauch-, Tiefbrunnenpumpen.
VORTEILE:
Intelligente Steuerungen, wie der IVR-11S Inverter, ermöglichen eine energieeffiziente und bequeme Steuerung von Pumpen in Haus- und Bewässerungsanlagen. Sie programmieren den gewünschten Druck und haben ihn immer auf dem gleichen Niveau im System, unabhängig vom aktuellen Durchfluss!
Dank des IVR-11S Inverters und seiner Funktionen sparen Sie den Platz und das Geld für:
1. einen großen Hydrophortank/Druckkessel – Sie benötigen nur ein kleines Volumen (8-25 l) für den Wasserschlagausgleich und die Druckstabilisierung
2. Druckschalter – die Parameter werden durch einen stabilen Druckaufnehmer überwacht
3. Trockenlaufschutz (Durchfluss, Druck oder Sonden und Relais)
4. Druckregler
5. Motorschutz
6. Kurzschluss-Schutzvorrichtung
7. Überstrom-Sicherung
8. Schutz vor Spannungsabfall
BESCHREIBUNG:
Das intelligente Pumpensteuergerät, Modell IVR-11S, ist ein einfach zu bedienendes Steuer- und Schutzgerät für den direkten Anschluss von dreiphasigen Tauchpumpen, Oberflächenpumpen, Unterwasserpumpen, Tiefbrunnenpumpen, Gartenpumpen, usw. von 0,75 kW bis 2,2 kW (1 PS bis 3 PS), das einen konstanten, voreingestellten Wasserdruck durch Variation der Drehzahl des Pumpenmotors aufrechterhält.
Beim IVR-11S handelt es sich um einen Frequenzumrichter-Antrieb, der speziell für die Steuerung der Leistung von Wasserpumpen entwickelt wurde, um eine Vielzahl von Bedingungen und Anforderungen von Wasserversorgungssystemen zu erfüllen. Mit dem IVR-11-Antrieb kann die angeschlossene Pumpe effizienter, sicherer und intelligenter arbeiten, den Energieverbrauch senken und die Lebensdauer der Pumpe verlängern. Der IVR-11-Antrieb besteht aus hochwertigen Komponenten und Materialien und verwendet die neueste Mikroprozessor-Technologie.
Der IVR-11S verfügt über mehrere Betriebsmodi, die sich an verschiedene elektrische Installationen anpassen lassen. Die Steuerungen der Serie IVR-11 können für Pumpengruppen verwendet werden bis zu 5 Pumpen – maximal 1 Haupteinheit und 4 Nebeneinheiten.
DIE WICHTIGSTEN MERKMALE:
1. Erhöhte Energieeffizienz. Im Vergleich zu einer herkömmlichen Wasserversorgung spart ein Konstantdruck-Wasserversorgungssystem mit Frequenzumrichter bis zu 30%-60% Energie.
2. Einfache Bedienung: Alle Funktionen können auf Knopfdruck ausgeführt werden, ohne dass ein Spezialist für die Programmierung benötigt wird.
3. Langfristige Zuverlässigkeit für viele Jahre der gekoppelten Pumpen: Das durchschnittliche Drehmoment und der Wellenverschleiß werden durch die Verringerung der Durchschnittsdrehzahl reduziert, was eine längere Lebensdauer der Pumpe gewährleistet. Dank der eingebauten Sanftanlauf- und Sanftauslauffunktion vermeidet das Aggregat hydraulische Stöße (den plötzlichen Druckanstieg, der auftritt, der mit einem schnellen Stoppen oder Starten der Flüssigkeitsstrom zusammenhängt).
4. Umfassender Schutz – das System verfügt über die umfassendste Schutztechnologie für:
– Überstrom
– Überspannung
– Unterspannung
– Kurzschlussschutz
– Rotorverriegelung
– Trockenlaufschutz, ohne dass Sonden/Sensoren im Brunnen installiert werden müssen
5. Steuergeräte können zu Pumpengruppen mit bis zu 5 Pumpen kombiniert werden. Die Gruppe wird von einem – vom Kunden als Master ausgewählten – Regler gesteuert, während die anderen ihren Betrieb an die Systemanforderungen anpassen.
EINSATZBEREICH:
Das IVR-11 kann überall dort eingesetzt werden, wo ein konstanter Wasserdruck im System erforderlich ist, sowie zur Steuerung und zum Schutz einer einzelnen Pumpe, die von verschiedenen Systemen automatisch ein- und ausgeschaltet wird.
TYPISCHE ANWENDUNGEN:
– Häuser / Wohnungen / Ferienhäuser,
– Bauernhöfe,
– Wasserversorgung aus Brunnen,
– Bewässerung von Gewächshäusern, Gärten, landwirtschaftlichen Flächen/Feldern,
– Auffangen und Nutzung von Regenwasser,
– industrielle Anlagen.
TECHNISCHE DATEN:
Versorgungs-/Eingangsspannung: 1~230V
Frequenz: 50/60 Hz
Ausgangsspannung: 1~230V
Maximale Strombelastung: 10 A
Maximale Pumpenleistung: 1.8 kW (1800 W)
oder
Ausgangsspannung: 3~230V
Maximale Strombelastung: 10 A
Maximale Pumpenleistung: 2.2 kW (2200 W)
Grundlegende Installationsangaben:
Zulässige Umgebungstemperatur: -10°C – +40°C
Zulässige Umgebungsfeuchtigkeit 0% – 90% RH ( = relative Luftfeuchtigkeit)
Schutzart: IP54
Für Pumpen von: 0,75kW bis 2,2kW (230V bis 10A)
Abmessungen der Einheit (L/B/H): 203/128/120 mm
Durchmesser der Montageöffnung: 4 mm
Hauptspezifikation:
Nennausgangsleistung: 0,75 KW – 2,2 kW (1HP – 3HP)
Eingangsspannung: 230V
Zulässiger Eingangsspannungsbereich: AC200-240V (230V)/50-60Hz (einphasig)
Max. Gerätestrom (Pumpen-Nennstrom): 10A
Zulässiger Ausgangsspannungsbereich: 1x 230V / 50Hz (einphasig)
Ausgangsspannungsbereich: 3x 230V / 30-60Hz (dreiphasig)
Einstellbarer Druckbereich: 0,5 – 9,5 bar
Druckregelung: Drucksensor 24 V, 4-20 mA
Drucksensor: 1/4″
Lieferumfang:
1x IQ PRO Inverter IVR-11S
