Beschreibung
VARIANTEN nach AUSWAHLMENÜ
Tiefenerder aus Stahl in feuerverzinkter Ausführung
Material: Stahl feuerverzinkt ( Vollmaterial )
Ø 20 Tiefenerder Länge 1000 mm
– Ohne Querschnittsverdickung an der Kupplungs-, Verbindungsstelle.
– Mit Rändelzapfen (besonders zugfeste Kupplungsart).
– Zu jedem Set wird eine Anschlussklemme für das Erdungsband bzw. Runddraht Rd 8-10 mm mitgeliefert.
– Bei Bedarf können Sie eine beliebige Anzahl an Verlängerungen nachbestellen.
Entspricht der Europäischen Norm: DIN EN 62561 und EN 62305

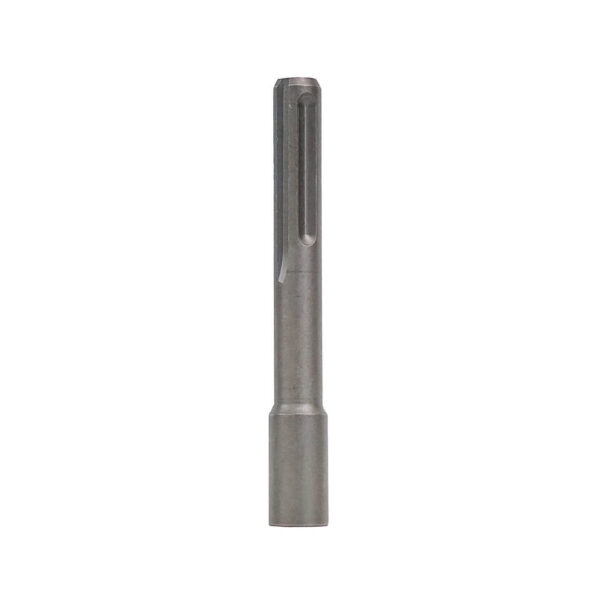

Professioneller SDS Max Schlagkopf für Tiefenerder bis Ø 20mm
- Aufnahme für Bohrhammer: SDS Max (d.h. Schaftdurchmesser von 18mm)
- Innendurchmesser (Aufnahme für Tiefenerder): Ø 13,5 mm
Technische Daten:
Befestigung: SDS Max 18mm
Äußerer Durchmesser: 22mm
Innendurchmesser: 13,5 mm
Länge: 16cm
Anschluss-Klemme (Kreuzverbinder L-65) aus Stahl in feuerverzinkter Qualität
(zum Verbinden von Rund- und Flachleitern mit Tiefenerder Ø20mm)
Kreuzverbinder zum Verklemmen in Kreuz- und Parallelverbindung von Rund- Ø 8-10 mm und Flachleiter (Erdungsband, Flachband) bis 40 mm mit einer Tiefenerderstandge Ø 20 mm.
Klemmbereich: für Flachleiter bis 40 mm
Klemmbereich: für Rundleiter Ø 8-10 mm
Klemmbereich: für Rundleiter Ø 20 mm
Schraube: M8 x 25 (4x)
Abmessungen: 65 x 65 mm
Material: Stahl feuerverzinkt
Entspricht der europäischen Norm: DIN EN 62561 und EN 62305
Lieferumfang (je nach Auswahl):
- 1x Stück Tiefenerder-Spitze (Erdungsdorn)
- 1x Stück Anschluss-Klemme
- 1x Stück Professioneller SDS Max Schlagkopf
- 1x Stück 1m Folgestange Staberder
- 1x 3m Set (3x 1m Staberder-Stangen)) + Klemme + Spitze (Erdungsdorn)
- 1x 3m Set (3x 1m Staberder-Stangen)) + Klemme + Spitze (Erdungsdorn) + Schlagkopf
