Blitzschutz bei Photovoltaikanlagen: Erdung und Überspannungsschutz richtig kombinieren

Dezember 19, 2025

Blitze erzeugen extreme Spannungen, die in PV-Anlagen erhebliche Schäden verursachen können. Durch offene Montage und lange Leitungswege sind Solaranlagen besonders gefährdet, auch bei entfernten Einschlägen.

Die Photovoltaikanlagen-Erdung leitet elektrische Ströme sicher in den Boden und stabilisiert die Spannungen. Zusammen mit dem Überspannungsschutz bildet sie die Basis für einen wirksamen Blitzschutz für Photovoltaik und einen dauerhaft sicheren Anlagenbetrieb.

Was ist Blitzschutz bei Photovoltaikanlagen? Grundlagen und Überblick

Der Blitzschutz bei Photovoltaikanlagen umfasst feste Schutzmaßnahmen für elektrische Sicherheit. Zentrale Bestandteile sind:

1. Äußerer Blitzschutz — Fangeinrichtungen, Ableitungen und Erder nehmen Blitze auf und leiten den Strom sicher in den Boden.
2. Photovoltaik Erde verbindet alle leitfähigen Teile der PV-Anlage mit der Erde und hält Spannungen auf einem sicheren Niveau.
3. Überspannungsschutzgeräte begrenzen kurzzeitige Spannungsspitzen in DC- und AC-Leitungen, etwa durch nahe Blitzeinschläge.
4. Der Potentialausgleich verbindet Modulrahmen, Montageschienen und Gehäuse elektrisch und verhindert Funkenbildung.

Blitzschutz ist wichtig, da Solaranlagen frei liegen und über lange Kabelwege betrieben werden. Schäden entstehen auch durch entfernte Blitzeinschläge. Ein solider Erdung Aufbau mit einem Tiefenerder 3m Ø20mm verzinkt Vollmaterial schafft dafür eine zuverlässige Basis.

Wie werden Photovoltaik-Anlagen durch Blitz und Überspannung gefährdet?

Eine Photovoltaikanlage reagiert empfindlich auf hohe Spannungen und Ströme. Für einen Photovoltaikanlagenblitzschutz muss man direkte und indirekte Einwirkungen kennen. Die wichtigsten Risiken sind klar zu unterscheiden:

1. Ein direkter Blitzeinschlag führt zu extrem hohen Stromflüssen in Modulen und Kabeln. Bauteile werden zerstört, Leitungen überhitzen, Brände sind möglich.
2. Bei einem indirekten Einschlag verteilt sich ein Teil des Stroms über die Erdung, Strom- und Datenleitungen. Diese Ströme erreichen die Anlage und schädigen Wechselrichter und Schutztechnik.
3. Blitze bis zu 500 Meter Entfernung erzeugen starke Magnetfelder. Dadurch entstehen in Kabelschleifen Überspannungen, die die Elektronik beschädigen können.
4. Schnelle Spannungsanstiege stören Steuerungen und Sensoren, selbst ohne sichtbare Schäden.
5. Weiter entfernte Einschläge verursachen meist nur schwache, kapazitive Effekte.

Ohne passenden Überspannungsschutz führt eine PV-Anlage selbst kurze Ereignisse zu teuren Folgeschäden, die oft erst später auffallen.

Erdung von PV-Anlagen: Warum ist sie essenziell?

Die Erdung bildet das Fundament der elektrischen Sicherheit einer PV-Anlage. Sie gibt dem Strom einen festen Weg in den Boden. Bei einem Blitz oder einer Überspannung muss Energie schnell und kontrolliert abfließen. Fehlt diese Ableitung, steigt die Spannung im Rahmen und in den Geräten. Das führt zu Schäden und erhöht das Risiko für Menschen und Technik. Deshalb ist der PV-Anlagen-Blitzschutz notwendig.

In PV-Systemen kommen unterschiedliche Erdungsarten zum Einsatz: Die Schutzerdung verbindet Modulrahmen und Gehäuse mit der Erde, die Funktionserdung unterstützt einen stabilen Anlagenbetrieb. Je nach Risiko kann zusätzlich eine Blitzerdung erforderlich sein.

Eine wirksame Erdung erfordert einen niedrigen Erdungswiderstand, häufig unter 10 Ohm. Da die Bodenverhältnisse entscheidend sind, sind Messungen nach der Installation erforderlich. Die DIN EN 62305 definiert Aufbau, Materialien und Prüfungen und stellt eine normgerechte und zuverlässige Ausführung sicher.

Überspannungsschutz bei Photovoltaikanlagen

Der Überspannungsschutz Photovoltaik schützt PV-Anlagen vor kurzen, sehr hohen Spannungsspitzen. Solche Spitzen entstehen durch nahe Blitzeinschläge oder Schaltvorgänge im Stromnetz.

Überspannungsschutz bei Photovoltaikanlagen begrenzt die Spannung auf ein sicheres Maß. Tritt eine Überspannung auf, leitet das Gerät die überschüssige Energie gezielt zur Erde ab. Nach dem Ereignis arbeitet das System wieder normal weiter.

1. Typ-1-Geräte kommen zum Einsatz, wenn ein äußerer Blitzschutz vorhanden ist. Sie sind für hohe Blitzströme ausgelegt.
2. Typ-2-Geräte schützen vor induzierten Überspannungen und Schaltspitzen. Diese Bauart ist in PV-Anlagen am häufigsten verbaut.
3. Typ-3-Geräte sichern empfindliche Endgeräte und sitzen nahe an den zu schützenden Komponenten.

Viele Geräte nutzen Varistoren oder Funkenstrecken. Bei normaler Spannung bleiben sie passiv. Steigt die Spannung stark an, werden sie leitfähig und führen die Energie ab.

Der Überspannungsschutz wird auf der DC-Seite nahe dem Wechselrichter installiert. Auf der AC-Seite sitzt er am Netzanschlusspunkt. Auch Daten und Kommunikationsleitungen brauchen Schutz.

Potenzialausgleich in PV-Systemen

Der Potenzialausgleich ist eine zentrale Sicherheitsmaßnahme in einer PV-Anlage. Ziel ist es, alle leitfähigen Teile auf das gleiche elektrische Niveau zu bringen. Beim Blitzschutz und Potentialausgleich spielt diese Maßnahme eine entscheidende Rolle.

In jeder PV-Anlage befinden sich zahlreiche metallische Komponenten. Ohne Verbindung entstehen gefährliche Spannungsunterschiede. Deshalb muss man eine PV-Anlage erden und gleichzeitig einen sauberen PV-Anlagen-Potentialausgleich herstellen.

Der Potentialausgleich PV Anlage verbindet alle leitfähigen Teile mit einem gemeinsamen Erdungspunkt. Die Erdung leitet Fehlerströme in den Boden, der Potentialausgleich hält die Spannungen im System stabil. Normen wie DIN EN 62305 und DIN VDE 0100 sichern den zuverlässigen Betrieb.

Arten von Blitzschutzsystemen für Photovoltaikanlagen

Blitzschutzsysteme für Photovoltaikanlagen richten sich nach der Gebäudeart, der Gefährdung und den regionalen Vorgaben. Jede Anlage stellt andere Anforderungen.

1. Äußerer Blitzschutz, Fangeinrichtungen, Ableitungen und Erder nehmen direkte Blitze auf und leiten den Strom kontrolliert in den Boden.
2. Innerer Blitzschutz — der Fokus liegt auf dem Überspannungsschutz und dem Potentialausgleich. So lassen sich gefährliche Spannungen im Gebäude reduzieren, die durch nahe Einschläge entstehen.
3. Isolierter Blitzschutz für PV-Anlagen — Fangeinrichtungen werden mit Abstand zu den Modulen montiert. Der Blitzstrom fließt nicht durch die PV-Konstruktion. Das schont Module und Montagesysteme.
4. Nicht isolierter Blitzschutz — die PV-Anlage ist in das Blitzschutzsystem eingebunden. Metallrahmen und Schienen sind direkt angeschlossen. Eine saubere Planung verhindert Funkenbildung.

Alle Varianten müssen den Vorgaben der DIN EN 62305 entsprechen.

Technische Auswahlkriterien für den richtigen Überspannungsschutz

Die Auswahl eines passenden Überspannungsschutzes richtet sich nach festen technischen Kennwerten. Diese entscheiden, ob der Schutz zuverlässig arbeitet und den Betrieb der Anlage stabil hält. Besonders beim DC Überspannungsschutz PV-Anlage spielen genaue Werte eine zentrale Rolle.

Zentrales Kriterium ist die maximale Dauerspannung Uc, die zur Systemspannung passen und über der Leerlaufspannung der PV-Stränge liegen muss, um Fehlauslösungen zu vermeiden.

Der Spannungspegel Up beschreibt die verbleibende Restspannung bei einem Überspannungsereignis und sollte unter der Stoßspannungsfestigkeit des Wechselrichters liegen, um empfindliche Elektronik zu schützen.

Die Ableitfähigkeit richtet sich nach dem Gerätetyp: Typ-1-Ableiter werden über den Blitzstrom Iimp, Typ-2-Ableiter über In und Imax bewertet. Diese Werte müssen dem Blitzrisiko am Standort entsprechen.

Die erforderliche Schutzklasse hängt von der vorhandenen Blitzschutzanlage ab. Zusätzlich ist die Kompatibilität mit dem Wechselrichter gemäß Herstellerangaben sicherzustellen.

Häufige Fehler beim Blitzschutz von PV-Anlagen

Beim PV Anlage Blitzschutz entstehen viele Probleme bereits in der Planungsphase. Fehler zeigen sich oft erst nach einem Gewitter, wenn Geräte ausfallen oder die Anlage stillsteht. Ein sauber umgesetzter Blitzschutz PV Anlage spart später Zeit und Kosten. Typische Fehler sind:

1. Fehlerhafte Erdung — Erdungsleiter fehlen, sind zu dünn ausgeführt oder schlecht angeschlossen. Ein hoher Erdungswiderstand verhindert den schnellen Abfluss von Strömen in den Boden.
2. Zu wenige Überspannungsschutzgeräte — häufig wird nur ein Schutz auf der AC-Seite verbaut. DC-Stränge, Datenleitungen und Monitoring bleiben dadurch ungeschützt.
3. Falsche Platzierung der SPDs — der Überspannungsschutz sitzt zu weit vom Wechselrichter oder vom Kabeleintritt entfernt. Lange Leitungen erhöhen die Restspannung.
4. Kein Potentialausgleich — Modulrahmen und Montagesysteme sind nicht miteinander verbunden. Bei Überspannung entstehen gefährliche Spannungsunterschiede.
5. Missachtung von Normen – Vorgaben der DIN EN 62305 und der DIN VDE werden nicht eingehalten.

Diese Fehler erhöhen das Ausfallrisiko deutlich und treiben die Reparaturkosten in die Höhe.

Tiefenerder für PV-Anlagen: Praktischer Produktvergleich

Blitzschutz ist wichtig, da Solaranlagen frei montiert sind und über lange Leitungen verlegt werden. Schäden entstehen häufig auch ohne direkten Blitzeinschlag, etwa durch Überspannungen aus der Umgebung. Für eine zuverlässige Erdung kommt häufig der Tiefenerder 3 m Ø 20 mm verzinkt Vollmaterial zum Einsatz, da er eine stabile Ableitung in den Boden ermöglicht.

Die Wahl des passenden Erdungssystems richtet sich nach Bodenart, Feuchte und Korrosionsbelastung. Auch der Montageaufwand spielt eine klare Rolle. In der Praxis bietet das Tiefenerder 3m Set Ø20mm verzinkt + SDS Max Schlagkopf + Spitze Vorteile bei harten Böden und beschleunigt die Installation. Für eine sichere Erdung ist zudem der richtige PV Anlage Erdung Querschnitt entscheidend, damit Ströme zuverlässig abfließen.

Produkt	Material	Durchmesser	Gesamtlänge	Lieferumfang	Kupplung	Normen	Geeignet für

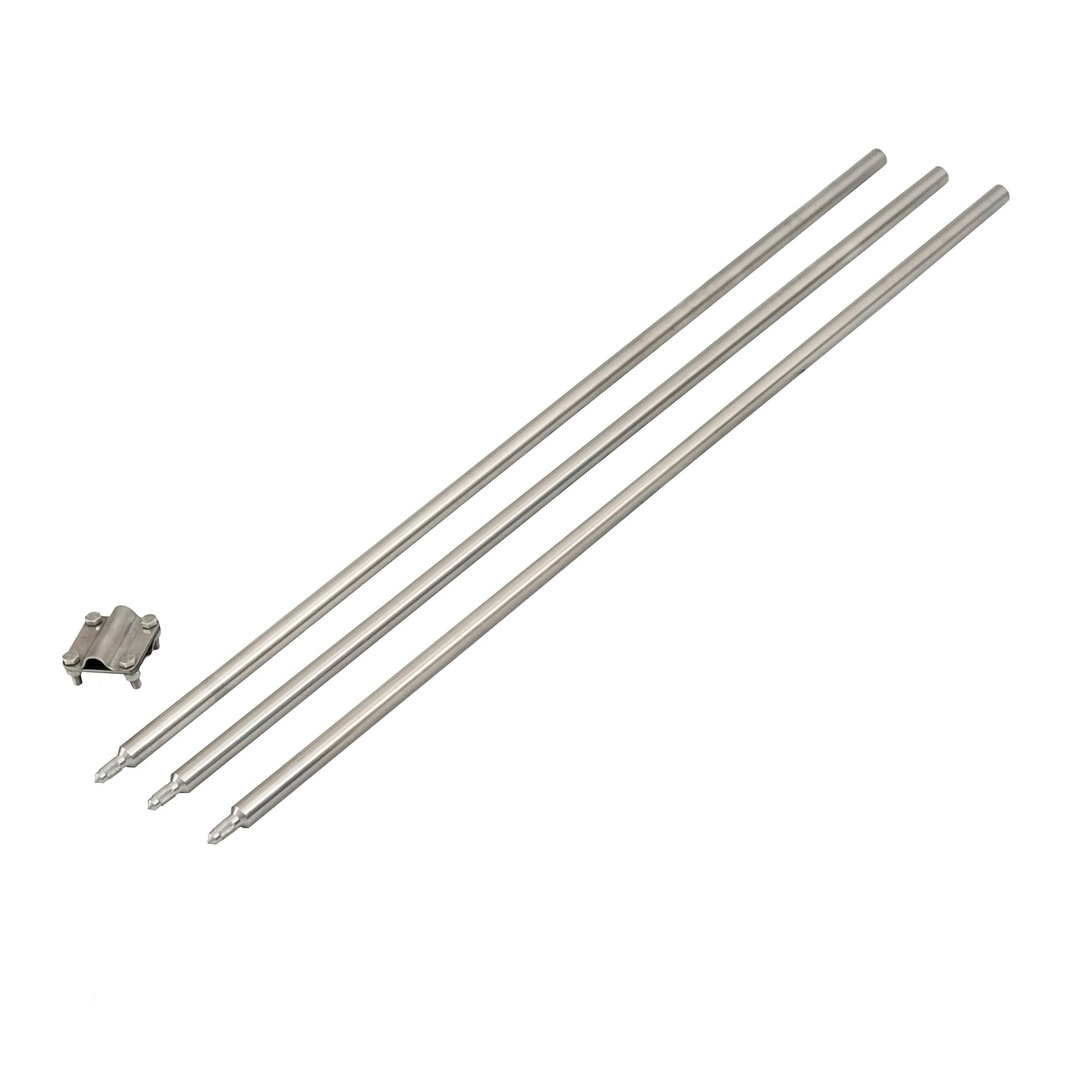

Tiefenerder 3m Ø20mm verzinkt Vollmaterial	Stahl, verzinkt (Vollmaterial)	Ø 20 mm	3 m (3 × 1 m)	3 Stäbe mit Schlagspitze, 1 Anschlussklemme für Flachstahl bis 40 mm	Glatt, ohne Querschnittsverdickung	DIN EN 62561, EN 62305	Standardböden mit geringer Korrosion
Tiefenerder 3m Set Ø20mm verzinkt + SDS Max	Stahl, verzinkt (Vollmaterial)	Ø 20 mm	3 m (3 × 1 m)	3 Stäbe, Anschlussklemme für Band und Rd 8–10 mm, SDS-Max-Schlagkopf, Erdungsspitze	Rändelzapfen (zugfest)	DIN EN 62561, EN 62305	Schnelle Montage, harte Böden
Tiefenerder 3m Set Ø20mm V4A Edelstahl	Edelstahl V4A (1.4401 / 1.4404)	Ø 20 mm	3 m (3 × 1 m)	3 Stäbe mit Spitze, 1 Anschlussklemme	Rändelzapfen (zugfest)	DIN EN 62561, EN 62305	Feuchte, aggressive oder salzhaltige Böden

Fazit: Optimaler Blitzschutz für Ihre Photovoltaikanlage

Ein wirksamer Blitzschutz für Photovoltaikanlagen erfordert eine fachgerecht geplante Erdung sowie einen passenden Überspannungsschutz. Aufbau und Umfang richten sich nach Gebäudetyp, Standort und regionalen Vorgaben. Normen geben den Rahmen vor; die Umsetzung erfolgt individuell.

Unvollständige Lösungen verursachen oft Schäden und Folgekosten. Hochwertige Komponenten sowie fachgerechte Planung und Montage erhöhen die Sicherheit und die Lebensdauer der Anlage. Eine Beratung durch qualifizierte Fachbetriebe ist daher sinnvoll. Shopping Kobolde unterstützt dabei mit geprüften Produkten, die den technischen Anforderungen entsprechen und sich im Praxisalltag bewähren.
